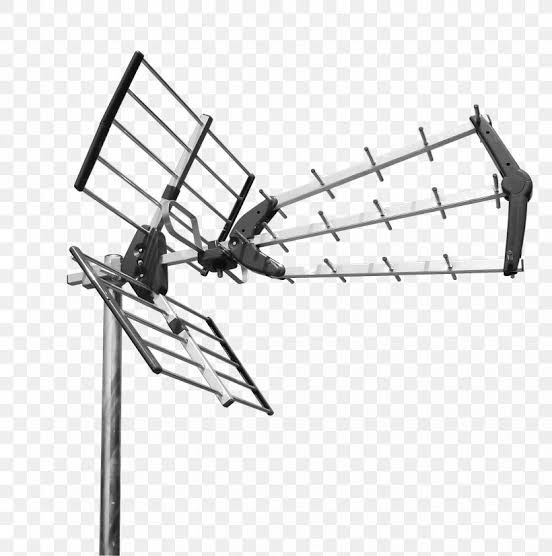

کابل‌کشی آنتن مرکزی ساختمان باید قبل از نصب تجهیزات طراحی شود؛ چون انتخاب کابل، مسیر رایزر و تعداد تقسیم‌ها مستقیماً روی کیفیت تصویر واحدها اثر می‌گذارد. اجرای ارزان اما غیراصولی معمولاً بعداً با افت سیگنال، نویز و هزینه تعمیر همراه می‌شود.
\nکابل‌کشی آنتن مرکزی فقط عبور دادن سیم از پشت‌بام تا واحدها نیست. انتخاب کابل، طول مسیر، تعداد تقسیم‌ها، کیفیت سوکت و محل نصب تجهیزات مستقیماً روی کیفیت تصویر اثر می‌گذارد. اجرای ضعیف ممکن است در ابتدا قابل‌تشخیص نباشد، اما با افزایش تعداد تلویزیون‌ها یا تغییر تجهیزات، افت سیگنال خود را نشان می‌دهد.
طراحی مسیر کابل
پیش از خرید تجهیزات، تعداد واحدها، تعداد تلویزیون هر واحد، تعداد طبقات و مسیر رایزر مشخص شود. مسیر باید تا حد امکان کوتاه، قابل‌دسترسی و جدا از کابل برق باشد. عبور موازی طولانی کابل آنتن کنار کابل برق می‌تواند احتمال ایجاد نویز را افزایش دهد.
انتخاب کابل کواکسیال مناسب
برای ساختمان، کابل کواکسیال با شیلد مناسب و امپدانس ۷۵ اهم انتخاب استانداردی است. کابل بسیار نازک، کابل بدون شیلد کافی یا کابل‌هایی که در فضای باز در برابر رطوبت مقاوم نیستند، در مسیرهای طولانی افت بیشتری ایجاد می‌کنند. طول مسیر و شرایط نصب باید در انتخاب مدل کابل در نظر گرفته شود، نه فقط قیمت هر متر.
سوکت و اتصال
بخش زیادی از خرابی‌ها از سوکت بد پرس‌شده، شل شدن مغزی یا ورود رطوبت به اتصال‌ها ایجاد می‌شود. اتصال‌ها باید محکم، تمیز و تا حد امکان در جعبه یا محل قابل‌دسترسی قرار گیرند. پیچاندن چند کابل به هم، جایگزین اتصال استاندارد نیست.
اسپلیتر و تقویت‌کننده
هر تقسیم سیگنال مقداری افت ایجاد می‌کند. انتخاب اسپلیتر باید متناسب با تعداد خروجی‌ها باشد و از تقسیم‌های زنجیره‌ای غیرضروری پرهیز شود. تقویت‌کننده برای جبران افت طراحی شده است، نه برای پوشاندن کابل‌کشی خراب. تقویت بیش از حد می‌تواند باعث اشباع و بدتر شدن کیفیت شود.
نکات اجرای رایزر
کابل‌ها را با شعاع مناسب خم کنید، از کشش شدید خودداری کنید و مسیر هر واحد را شماره‌گذاری کنید. در پشت‌بام، کابل در برابر آفتاب و رطوبت محافظت شود. محل نصب آنتن، آمپلی‌فایر و تقسیم‌کننده باید خشک، ثابت و قابل بازدید باشد. عکس گرفتن از مسیر قبل از بسته شدن داکت برای تعمیرات آینده مفید است.
تست و تحویل سیستم
تحویل کار فقط با روشن شدن یک تلویزیون کامل نمی‌شود. چند واحد نزدیک و دور از تجهیزات اصلی باید آزمایش شوند و کیفیت چند شبکه مقایسه شود. اگر یک طبقه تصویر ضعیف‌تری دارد، افت مسیر همان بخش باید اندازه‌گیری شود. ثبت نقشه رایزر، شماره کابل‌ها و محل اسپلیتر، عیب‌یابی بعدی را سریع‌تر می‌کند.
برای طراحی و اجرای آنتن مرکزی در شهریار، اندیشه و فردیس، اطلاعات تعداد واحدها و مسیر ساختمان را هنگام تماس با 09371382061 اعلام کنید.
\nافت سیگنال را چگونه مدیریت کنیم؟
هر متر کابل و هر اتصال مقداری از سیگنال را کم می‌کند. به‌جای استفاده از چند اسپلیتر پشت سر هم، مسیرها را از ابتدا طراحی کنید و تعداد خروجی‌ها را با نیاز واقعی ساختمان هماهنگ کنید. کابل‌کشی کوتاه‌تر و اتصال‌های کمتر معمولاً نتیجه بهتری از تقویت‌کننده بسیار قوی دارد. در مسیرهای طولانی، قدرت و کیفیت سیگنال باید در ابتدا، میانه و انتهای مسیر اندازه‌گیری شود.
اشتباه‌های رایج در اجرا
عبور کابل آنتن در کنار کابل برق، استفاده از سوکت بی‌کیفیت، رها کردن کابل در برابر آفتاب و آب، خم تند کابل و شماره‌گذاری نکردن مسیرها از اشتباه‌های پرتکرار هستند. این موارد ممکن است در زمان نصب خود را نشان ندهند، اما با بارندگی، جابه‌جایی تجهیزات یا اضافه شدن تلویزیون جدید، مشکل ایجاد می‌کنند.
اطلاعات لازم پیش از شروع کار
تعداد واحدها، تعداد خروجی هر واحد، تعداد طبقات، محل رایزر، وضعیت کابل موجود و فاصله پشت‌بام تا دورترین واحد را آماده کنید. اگر سیستم قدیمی وجود دارد، عکس تابلو تقسیم، آمپلی‌فایر و مسیر رایزر به برآورد بهتر کمک می‌کند. اجرای نهایی باید بعد از بررسی ساختمان و مشخص شدن تجهیزات انجام شود.
برای مشاوره و هماهنگی خدمات با 09371382061 تماس بگیرید.
مطالعه مرتبط: نصب و تعمیر آنتن مرکزی و فهرست خدمات گهر سرویس.
اصول کابل‌کشی آنتن مرکزی ساختمان
کابل‌کشی آنتن مرکزی ساختمان زمانی نتیجه پایدار دارد که کابل، سوکت، مسیر رایزر و تقسیم سیگنال با هم انتخاب شوند. انتخاب فقط بر اساس قیمت کابل، کیفیت نهایی را تضمین نمی‌کند.
برای شناخت فنی کابل هم‌محور، معرفی کابل کواکسیال منبع تکمیلی مناسبی است.
