۱. آنتن مرکزی ساختمان چیست؟

در سیستم آنتن مرکزی، به‌جای اینکه برای هر واحد یک آنتن و تجهیزات جداگانه نصب شود، یک مجموعه تجهیزات در ساختمان نصب می‌شود و سیگنال تلویزیون بین تمام واحدها توزیع می‌گردد.

ساختار کلی معمولاً به این شکل است:

آنتن → تقویت‌کننده/هدآمپ → تقسیم‌کننده → کابل‌های رایزر → پریزهای تلویزیون واحدها

در ساختمان‌های بزرگ‌تر ممکن است تجهیزات بیشتری مانند مولتی‌سوئیچ، آمپلی‌فایر، تپ‌آف و فیلتر نیز استفاده شود.

۲. تجهیزات مورد نیاز

تجهیزات اصلی

1. آنتن UHF/VHF
   • برای دریافت شبکه‌های تلویزیونی زمینی
   • در صورت نیاز می‌توان آنتن‌های بیشتری برای باندهای مختلف نصب کرد.
2. پایه آنتن
   • روی پشت‌بام یا محل مناسب نصب می‌شود.
   • باید کاملاً محکم باشد و در برابر باد تکان نخورد.
3. تقویت‌کننده آنتن (Amplifier)
   • وقتی تعداد واحدها زیاد است یا افت مسیر زیاد است، استفاده می‌شود.
   • انتخاب توان آن باید بر اساس تعداد خروجی‌ها و میزان افت کابل انجام شود.
4. اسپلیتر (Splitter)
   • سیگنال را بین چند مسیر تقسیم می‌کند.
   • مثلاً:
     • 2 خروجی
     • 3 خروجی
     • 4 خروجی
     • 6 خروجی
     • 8 خروجی
     • و غیره.
5. Tap / Tap-off
   • در سیستم‌های چندطبقه برای گرفتن انشعاب از رایزر استفاده می‌شود.
   • معمولاً از اسپلیتر معمولی برای طراحی رایزر حرفه‌ای مناسب‌تر است.
6. کابل کواکسیال
   • ترجیحاً کابل باکیفیت 75 اهم.
   • کابل‌های نامرغوب باعث افت سیگنال و ایجاد نویز می‌شوند.
7. سوکت و کانکتور F
   • برای اتصال کابل‌های کواکسیال به تجهیزات.
8. پریز آنتن
   • در هر واحد/اتاقی که نیاز است نصب می‌شود.
9. جعبه یا رک تجهیزات
   • برای محافظت و مرتب‌سازی تجهیزات مرکزی.

۳. نقشه ساده یک سیستم آنتن مرکزی

برای یک ساختمان مثلاً ۴ طبقه با ۸ واحد می‌توان چنین ساختاری داشت:

                 آنتن
                   │
                   ▼
          ┌─────────────────┐
          │ تقویت‌کننده     │
          └────────┬────────┘
                   │
                Splitter
             ┌─────┼─────┐
             │     │     │
            طبقه ۱ طبقه ۲ طبقه ۳ ...
             │     │     │
          ┌──┴──┐ ┌┴───┐ ┌┴───┐
          │     │ │    │ │    │
        واحد  واحد واحد واحد واحد ...

اما در ساختمان‌های چندطبقه بهتر است طراحی دقیقاً بر اساس افت کابل، تعداد پریزها و سطح سیگنال موردنیاز انجام شود و صرفاً چند اسپلیتر پشت سر هم قرار داده نشود.

۴. محل نصب آنتن

بهترین محل معمولاً پشت‌بام است؛ جایی که:

• مانع فلزی یا بتنی بزرگ روبه‌روی آنتن نباشد.
• آنتن دید مناسب به سمت فرستنده داشته باشد.
• پایه کاملاً محکم باشد.
• کابل تا محل تجهیزات مرکزی مسیر کوتاه و مناسبی داشته باشد.
• آب باران وارد اتصالات نشود.

نکته مهم

خود آنتن را نباید صرفاً بر اساس «جهت تقریبی» نصب کرد. جهت دقیق باید با توجه به فرستنده منطقه و قدرت سیگنال تعیین شود.

۵. نصب پایه آنتن

پایه را روی سطح محکم نصب کنید.

اگر پایه به سازه یا کف پشت‌بام متصل می‌شود:

• از اتصالات محکم استفاده شود.
• پایه نباید لق باشد.
• کابل نباید آزادانه در باد حرکت کند.
• درزها و محل ورود کابل به تجهیزات باید در برابر رطوبت محافظت شوند.

اگر ساختمان دارای سیستم صاعقه‌گیر است، موضوع هم‌بندی و ارتینگ باید مطابق مقررات برق ساختمان و توسط فرد متخصص بررسی شود.

۶. نصب آنتن

آنتن روی پایه قرار می‌گیرد و جهت آن تنظیم می‌شود.

سپس کابل کواکسیال به خروجی آنتن متصل می‌شود.

اتصال باید:

• محکم باشد.
• اتصال شیلد و مغزی به هم برخورد نکنند.
• در برابر آب محافظت شود.

۷. تقویت‌کننده را کجا قرار دهیم؟

یک اشتباه رایج این است که تصور کنیم هرچه تقویت‌کننده قوی‌تر باشد، تصویر بهتر می‌شود.

این‌طور نیست.

تقویت‌کننده باید به اندازه لازم انتخاب شود.

اگر سیگنال ورودی ضعیف باشد، یک تقویت‌کننده نامناسب ممکن است نویز را نیز تقویت کند.

از طرف دیگر، اگر سیگنال بیش از حد تقویت شود، ممکن است ورودی تیونر تلویزیون Overload شود و کیفیت به‌جای بهتر شدن، بدتر شود.

۸. تقسیم سیگنال

بعد از تقویت و آماده‌سازی سیگنال، آن را بین واحدها توزیع می‌کنیم.

مثلاً اگر ۸ واحد داشته باشیم، یک راه ساده این است:

آنتن
  │
  ▼
تقویت‌کننده
  │
  ▼
تقسیم‌کننده اصلی
  ├──── طبقه اول
  ├──── طبقه دوم
  ├──── طبقه سوم
  └──── طبقه چهارم

ولی در یک ساختمان واقعی، طراحی باید طوری باشد که سطح سیگنال در انتهای مسیرها تقریباً متعادل باشد.

مثلاً اگر واحد اول فقط ۵ متر کابل دارد ولی واحد آخر ۴۰ متر، نمی‌توان بدون محاسبه همه خروجی‌ها را دقیقاً یکسان در نظر گرفت.

۹. طراحی رایزر ساختمان

در ساختمان چندطبقه معمولاً یک مسیر عمودی برای کابل‌ها در نظر گرفته می‌شود.

برای نمونه:

             پشت‌بام
                │
              آنتن
                │
           تجهیزات مرکزی
                │
        ────────┼────────
                │
          طبقه چهارم
             ├── واحد ۷
             └── واحد ۸
                │
        ────────┼────────
          طبقه سوم
             ├── واحد ۵
             └── واحد ۶
                │
        ────────┼────────
          طبقه دوم
             ├── واحد ۳
             └── واحد ۴
                │
        ────────┼────────
          طبقه اول
             ├── واحد ۱
             └── واحد ۲

برای هر طبقه می‌توان از Tap-off مناسب استفاده کرد تا مقدار مشخصی از سیگنال به آن طبقه برسد و بقیه سیگنال وارد ادامه رایزر شود.

۱۰. چرا Tap-off مهم است؟

فرض کنید سیگنال در ابتدای رایزر بسیار قوی است.

اگر در هر طبقه فقط یک اسپلیتر معمولی بگذاریم، ممکن است:

• طبقه اول سیگنال بسیار زیادی داشته باشد.
• طبقه آخر سیگنال ضعیفی دریافت کند.

با طراحی صحیح Tap-off و مقدار مناسب تضعیف، می‌توان توزیع سیگنال را متعادل‌تر کرد.

۱۱. کابل‌کشی

کابل کواکسیال را از تجهیزات مرکزی تا واحدها عبور می‌دهیم.

نکات بسیار مهم کابل‌کشی

کابل نباید:

• بیش از حد خم شود.
• له شود.
• با پیچ تند ۹۰ درجه تا بخورد.
• کنار منابع قوی نویز الکتریکی بدون دلیل عبور کند.
• در مسیر در معرض کشش شدید قرار بگیرد.

اگر کابل از کنار کابل‌های برق عبور می‌کند، بهتر است مسیرها تا حد امکان مناسب و مطابق اصول تأسیسات ساختمان اجرا شوند.

۱۲. اتصال کانکتور F

اتصال F یکی از مهم‌ترین قسمت‌های نصب است.

در کابل کواکسیال:

        روکش
          │
    ┌─────┴─────┐
    │   شیلد    │
    │     │     │
    │  دی‌الکتریک│
    │     │     │
    │    مغزی   │
    └───────────┘

مغزی باید با قسمت مرکزی کانکتور تماس داشته باشد و شیلد باید اتصال صحیحی با بدنه کانکتور برقرار کند.

نباید تارهای شیلد به مغزی برخورد کنند.

این یکی از علت‌های رایج قطع شدن یا ضعیف شدن سیگنال است.

۱۳. نصب پریز آنتن

در هر واحد، کابل به پریز آنتن متصل می‌شود.

اگر فقط تلویزیون زمینی دارید، پریز TV مناسب کافی است.

اگر سیستم شما برای موارد دیگری مانند ماهواره نیز طراحی شده باشد، تجهیزات و پریزها متفاوت می‌شوند و ممکن است سیستم به مولتی‌سوئیچ نیاز داشته باشد.

۱۴. تنظیم تقویت‌کننده

پس از اتمام کابل‌کشی، تقویت‌کننده تنظیم می‌شود.

هدف این نیست که Gain را تا آخر زیاد کنیم.

باید:

1. سیگنال ورودی اندازه‌گیری شود.
2. افت کابل‌ها محاسبه شود.
3. افت اسپلیترها و Tapها در نظر گرفته شود.
4. Gain مناسب تنظیم شود.
5. در دورترین پریز نیز سطح سیگنال مناسب بررسی شود.

در یک اجرای حرفه‌ای بهتر است از Field Strength Meter / TV Signal Meter استفاده شود، نه اینکه فقط بر اساس تصویر تلویزیون تنظیم کنیم.

۱۵. تست واحدها

بعد از نصب، تک‌تک واحدها بررسی می‌شوند.

برای هر واحد:

• تلویزیون را به پریز وصل کنید.
• کانال‌یابی انجام دهید.
• شبکه‌های موردنظر را بررسی کنید.
• کیفیت تصویر را بررسی کنید.
• قطع و وصل شدن تصویر را بررسی کنید.
• در صورت امکان قدرت و کیفیت سیگنال را با دستگاه اندازه‌گیری کنید.

۱۶. اگر تصویر برفکی یا قطع و وصل بود

علت‌های احتمالی:

۱. جهت آنتن اشتباه

آنتن را مجدداً تنظیم کنید.

۲. کابل خراب

کابل و کانکتورها بررسی شوند.

۳. اتصال شیلد و مغزی

ممکن است اتصال کوتاه ایجاد شده باشد.

۴. سیگنال ورودی ضعیف

قبل از افزایش Gain باید سیگنال ورودی بررسی شود.

۵. تقویت بیش از حد

اگر سیگنال بیش از ظرفیت ورودی تلویزیون تقویت شده باشد، کاهش Gain ممکن است مشکل را حل کند.

۶. افت زیاد در رایزر

طراحی تقسیم‌کننده‌ها و Tapها بررسی شود.

۷. اسپلیتر نامناسب

اسپلیترهای بی‌کیفیت یا نامناسب می‌توانند افت قابل توجهی ایجاد کنند.

۱۷. محاسبه تقریبی افت

هر تقسیم‌کننده مقداری افت دارد.

به‌صورت ساده:

سیگنال ورودی
     │
     ▼
  Splitter
   ┌───┴───┐
   ▼       ▼
خروجی ۱   خروجی ۲

در یک اسپلیتر ایده‌آل دوطرفه، افت تئوری تقسیم توان حدود ۳ dB برای هر خروجی است؛ در عمل، افت درج (Insertion Loss) کمی بیشتر است.

با چند مرحله تقسیم پشت سر هم، افت‌ها جمع می‌شوند.

مثلاً:

آنتن
 │
 ▼
تقویت‌کننده
 │
 ▼
Splitter 1
 │
 ▼
Splitter 2
 │
 ▼
پریز

بنابراین انتخاب تعداد تقسیم‌کننده‌ها اهمیت زیادی دارد.

۱۸. یک مثال برای ساختمان ۱۰ واحدی

فرض کنید:

• ۵ طبقه
• هر طبقه ۲ واحد
• یک پریز در هر واحد

یک طراحی می‌تواند به شکل زیر باشد:

                 آنتن
                   │
                   ▼
             آمپلی‌فایر
                   │
                   ▼
             تقسیم اصلی
                   │
              رایزر عمودی
                   │
       ┌───────────┼───────────┐
       │           │           │
    طبقه ۵       طبقه ۴      طبقه ۳ ...
     │ │          │ │          │ │
    U9 U10       U7 U8       U5 U6

در این حالت، مقدار دقیق Tap و Gain را نباید بدون اندازه‌گیری و مشخصات مسیر تعیین کرد؛ چون طول کابل، تعداد پریزها، نوع تجهیزات و قدرت سیگنال منطقه روی آن اثر دارد.

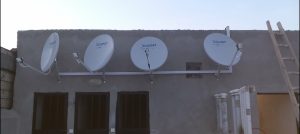

۱۹. آنتن مرکزی و ماهواره

اگر منظورتان از «آنتن مرکزی» علاوه بر شبکه‌های زمینی، دریافت ماهواره برای تمام واحدها هم هست، طراحی کاملاً متفاوت‌تر می‌شود.

معمولاً ساختار چیزی شبیه این است:

آنتن زمینی ─────┐
                 ├──► تجهیزات مرکزی ──► واحدها
دیش ماهواره ────┘

برای توزیع ماهواره بین چندین واحد معمولاً از LNB مناسب + مولتی‌سوئیچ + کابل کواکسیال استفاده می‌شود.

مثلاً:

             دیش ماهواره
                  │
                 LNB
                  │
                  ▼
            ┌───────────┐
آنتن زمینی ─►           │
            │Multiswitch│
            │           │
            └─┬─┬─┬─┬─┘
              │ │ │ │
              ▼ ▼ ▼ ▼
             واحدها

۲۰. آیا می‌توان از یک آنتن برای همه شبکه‌ها استفاده کرد؟

در بسیاری از مناطق بله، اما بستگی به باندهای فرکانسی شبکه‌های موجود و نوع آنتن دارد.

بنابراین قبل از خرید آنتن باید مشخص شود:

• چه شبکه‌هایی قرار است دریافت شوند؟
• ساختمان در کدام منطقه است؟
• فرستنده کجاست؟
• قدرت سیگنال در پشت‌بام چقدر است؟
• چند واحد و چند پریز وجود دارد؟

۲۱. نکات مهم برای اجرای حرفه‌ای

۱. اول اندازه‌گیری، بعد خرید تجهیزات.

۲. آمپلی‌فایر قوی‌تر الزاماً بهتر نیست.

۳. از کابل کواکسیال با کیفیت استفاده کنید.

۴. از قرار دادن تعداد زیادی Splitter پشت سر هم خودداری کنید.

۵. رایزر را اصولی طراحی کنید.

۶. کانکتورهای F را با دقت نصب کنید.

۷. تجهیزات مرکزی را در محل خشک و قابل دسترس قرار دهید.

۸. کابل‌ها را شماره‌گذاری کنید تا مشخص باشد هر کابل مربوط به کدام طبقه/واحد است.

۹. در پایان، دورترین و نزدیک‌ترین پریزها را هر دو تست کنید.

۲۲. برای یک ساختمان واقعی چه اطلاعاتی لازم است؟

اگر بخواهید نقشه دقیق آنتن مرکزی ساختمان خودتان را طراحی کنیم، این موارد را مشخص کنید:

• چند طبقه است؟
• چند واحد دارد؟
• در هر واحد چند پریز تلویزیون می‌خواهید؟
• فقط تلویزیون زمینی می‌خواهید یا ماهواره هم؟
• ساختمان نوساز است یا سیستم قدیمی دارد؟
• طول تقریبی رایزر و فاصله پشت‌بام تا پایین‌ترین واحد چقدر است؟

اگر عکس تجهیزات فعلی، جعبه رایزر یا پشت‌بام را هم بفرستید، می‌توانم بر اساس آن مشخص کنم چه چیزهایی باید نصب/تعویض شوند و یک نقشه اتصال مرحله‌به‌مرحله برایتان ترسیم کنم.
